Water System – ระบบจ่ายน้ำ ทั้งส่วนของ น้ำดี น้ำเสีย และระบบดับเพลิง

ระบบท่อน้ำเน้น ความต่อเนื่องในการจ่ายน้ำ คุณภาพน้ำ และความคุ้มค่าในการดำเนินงานระยะยาว ระบบถูกออกแบบให้รองรับอัตราการไหลและแรงดันที่เหมาะสมกับการใช้งานแต่ละประเภท เช่น น้ำดี น้ำใช้ น้ำหล่อเย็น หรือระบบดับเพลิง

มีการเลือกใช้วัสดุท่อให้เหมาะสมกับคุณภาพน้ำและสภาพแวดล้อม เช่น HDPE, UPVC, DI หรือ Steel พร้อมออกแบบระบบวาล์ว จุดระบายอากาศ และจุดระบายน้ำ (Drain) เพื่อความสะดวกในการควบคุมและซ่อมบำรุง รวมถึงคำนึงถึงการลดการสูญเสียแรงดันและการป้องกันการปนเปื้อน

1) ระบบน้ำดี (Domestic Water Supply System) ระบบจ่ายน้ำเพื่อการอุปโภค–บริโภค : องค์ประกอบหลัก

แหล่งน้ำ : การประปา / บ่อบาดาล / ถังเก็บน้ำ, ถังเก็บน้ำ : ถังใต้ดิน / ถังดาดฟ้า

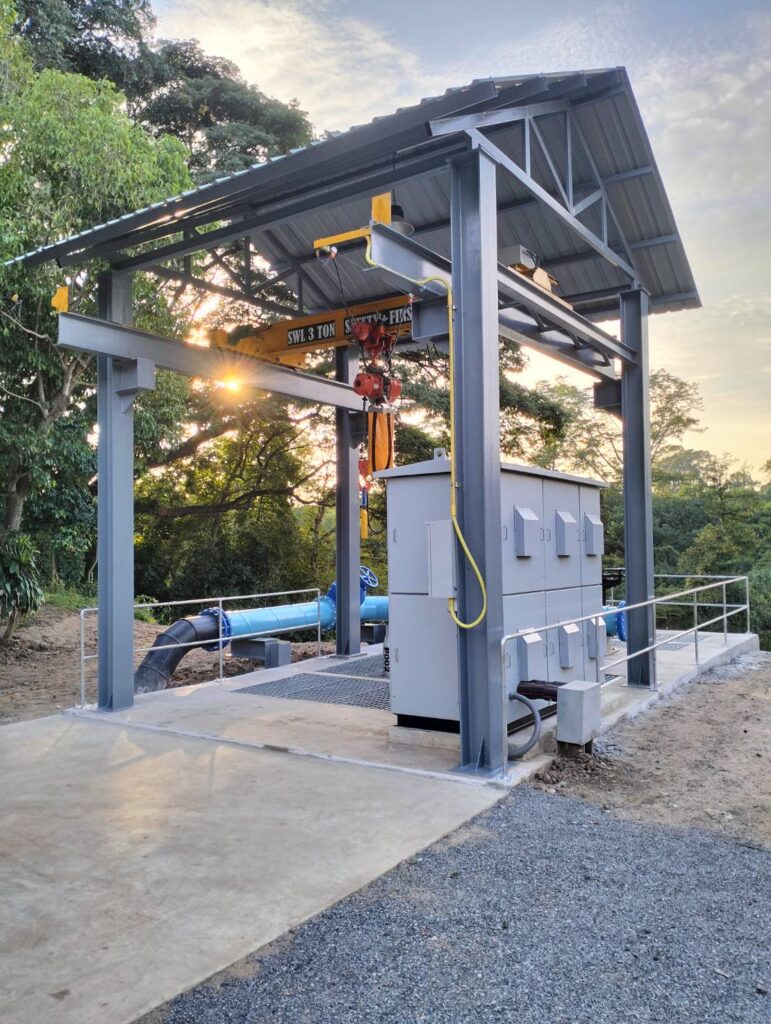

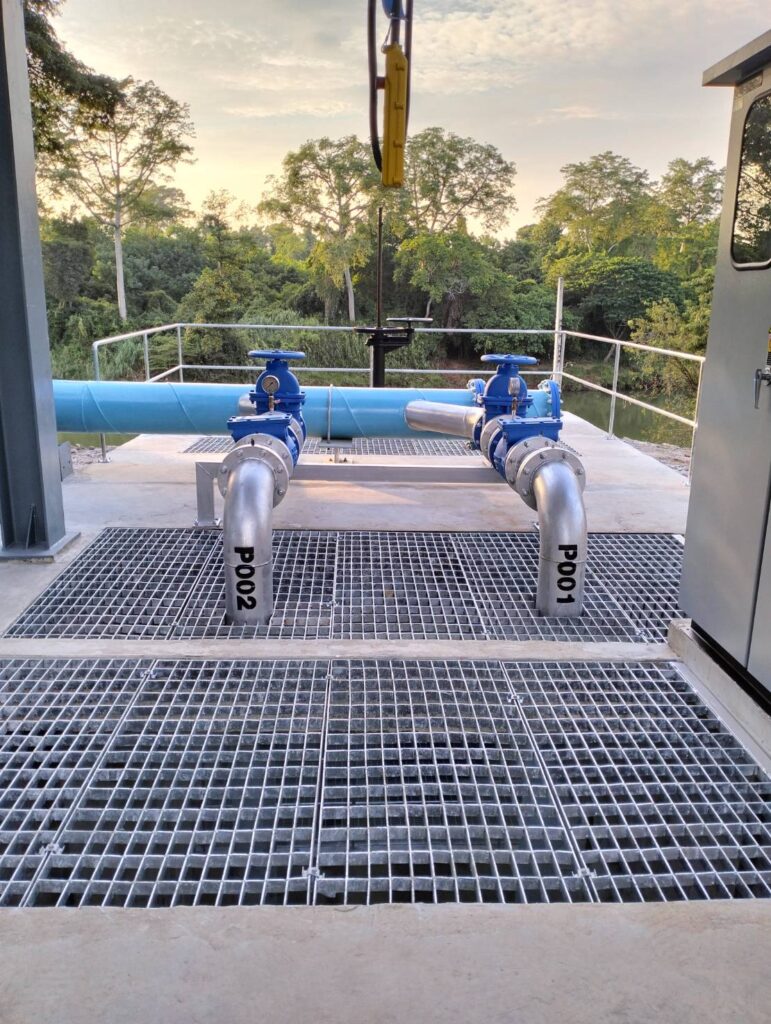

ปั๊มน้ำ : Transfer Pump / Booster Pump

ระบบท่อ : ท่อเมน ท่อแยก ท่อขึ้นอาคาร

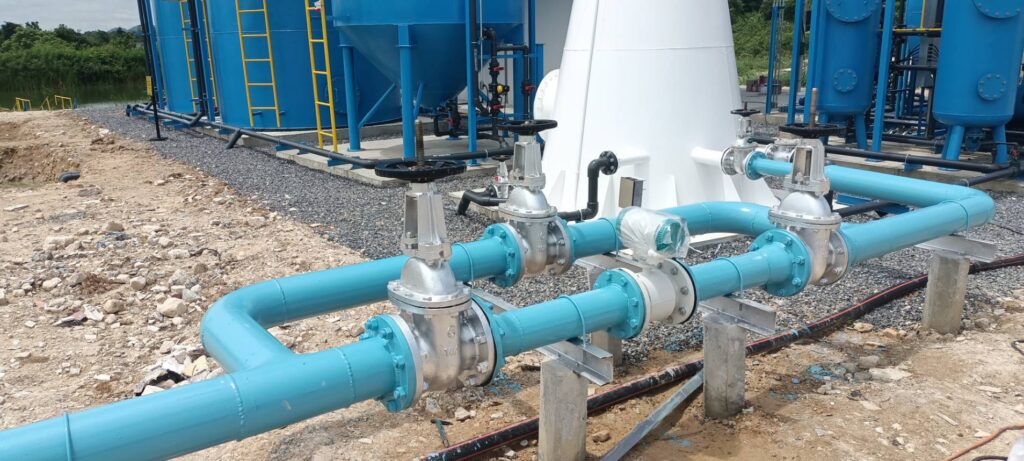

อุปกรณ์ควบคุม: วาล์ว, Check valve, Pressure reducing valve

โดยทั่วไปการออกแบบเบื้องต้น ต้องคำนึงถึงดังนี้ คำนวณปริมาณการใช้น้ำ (ลิตร/คน/วัน) คำนวณแรงดันและอัตราการไหล (Flow & Pressure) เลือกขนาดท่อให้แรงดันไม่ตก แยกระบบน้ำดื่ม / น้ำใช้ (ถ้ามี)

มาตรฐานที่นิยมใช้ วสท. (วิศวกรรมสถานแห่งประเทศไทย) ASHRAE / BS

2) ระบบน้ำเสีย (Sanitary & Wastewater System) ระบบระบายน้ำทิ้งและสิ่งปฏิกูล โดยประเภทของระบบมีดังนี้

น้ำเสียสุขาภิบาล (จากโถสุขภัณฑ์) น้ำทิ้งทั่วไป (จากอ่างล้างมือ, ห้องครัว) น้ำทิ้งพิเศษ (ไขมัน, สารเคมี) : องค์ประกอบของ

ท่อระบายน้ำเสีย โดยทั่วไปมีดังนี้ Vent Pipe (ท่ออากาศ) บ่อดักไขมัน (Grease Trap) บ่อบำบัดน้ำเสีย (Septic / STP)

บ่อพัก (Manhole) การออกแบบมักใช้แรงโน้มถ่วงเป็นหลัก (Slope) เพื่อป้องกันกลิ่นย้อน (Vent & Trap) และ แยกน้ำฝนกับน้ำเสีย

3) ระบบท่อดับเพลิง (Fire Protection System) เพื่อความปลอดภัยอัคคีภัย

ระบบที่พบทั่วไป : Fire Hose Reel Fire Hydrant Automatic Sprinkler Fire Pump System โดยองค์ประกอบหลัก มีดังนี้ ถังเก็บน้ำดับเพลิง Fire Pump: Main / Jockey / Standby ท่อเมนดับเพลิง วาล์วควบคุมและอุปกรณ์ทดสอบ โดยหลักการออกแบบตามมาตรฐาน NFPA ซึ่งคำนวณแรงดันและอัตราการไหลขั้นต่ำ แยกระบบจากน้ำดี (หรือใช้ร่วมอย่างถูกต้อง) มีไฟสำรองและระบบอัตโนมัติ

4) ขั้นตอนงานออกแบบ (Workflow Design)

วิเคราะห์ประเภทอาคาร / โรงงาน ประมาณจำนวนผู้ใช้งาน

คำนวณปริมาณน้ำและโหลดระบบ เลือกชนิดปั๊มและถัง

ออกแบบผังท่อ (Layout & Isometric) คำนวณขนาดท่อ ตรวจสอบตามกฎหมายและมาตรฐาน จัดทำแบบ และ BOQ
